除塵器吸塵點的風量怎么算
發布時間:2024-10-08瀏覽次數:113
除塵器吸塵點的風量怎么算,安裝除塵器時,首先要計算除塵器的處理風量,除塵器的處理風量就是就是各個吸塵點的風量,除塵器的作用就是將產塵點的粉塵在風機負壓的作用下吸引到除塵器中進行收集處理。在 袋式除塵器 的設計中,小型除塵器處理風量只有幾m3/h,大中型除塵器風量可達上百萬m3/h,所以確定除塵器的處理風量是最重要的因素。一般情況下袋式除塵器的尺寸與處理風量成正比。
為適應塵源變化,布袋除塵器設計中需要在正常風量之上加若干備用風量時,從而按**風量設計袋式除塵器。。如果袋式除塵器在超過規定的處理風量和過濾速度條件下運轉,其壓力損失將大幅度增加,除塵布袋將會堵塞,除塵效率也會降低,甚至成為其他故障頻率急劇上升的原因。但是,如果備用風量過大,則會增加袋式除塵器的投資費用和運轉費用。
除塵器的工作原理其實就是依靠風量來達到除塵的效果。而除塵器風量大小的計算卻是在行業中一直是各個除塵器廠家的“傳家之寶”。除塵器風量的大小決定了除塵器工作效率的高低以及除塵器型號的不同。
一般除塵來說,風量算是先決的條件的,例如鍋爐除塵,風量一般根據鍋爐需要就能定出來。一般除塵器風量的選取,要依靠經驗或者之前設備。例如同樣工況,要依據經驗估算風量,如果之前有這樣的設備根據處理效果選取比之大或者比之小的設備。然后是風速,要根據要過濾的物料來選取,一般比重大的,例如鑄造,鋼件打磨等,粉塵比重較重,可用1.4-1.7m/min的風速,相對化工物料等較輕的,要選取更低的風速,這樣,過濾面積就能計算出來。除塵器的風量、風壓,一般是與除塵器后的風機相匹配的。

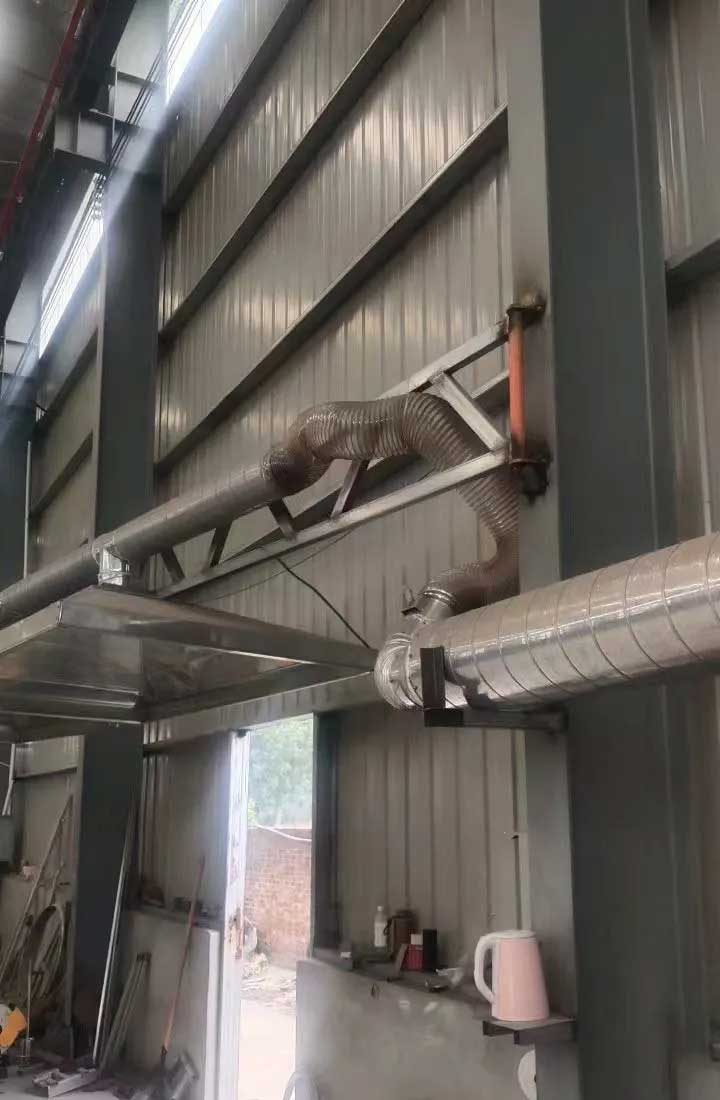

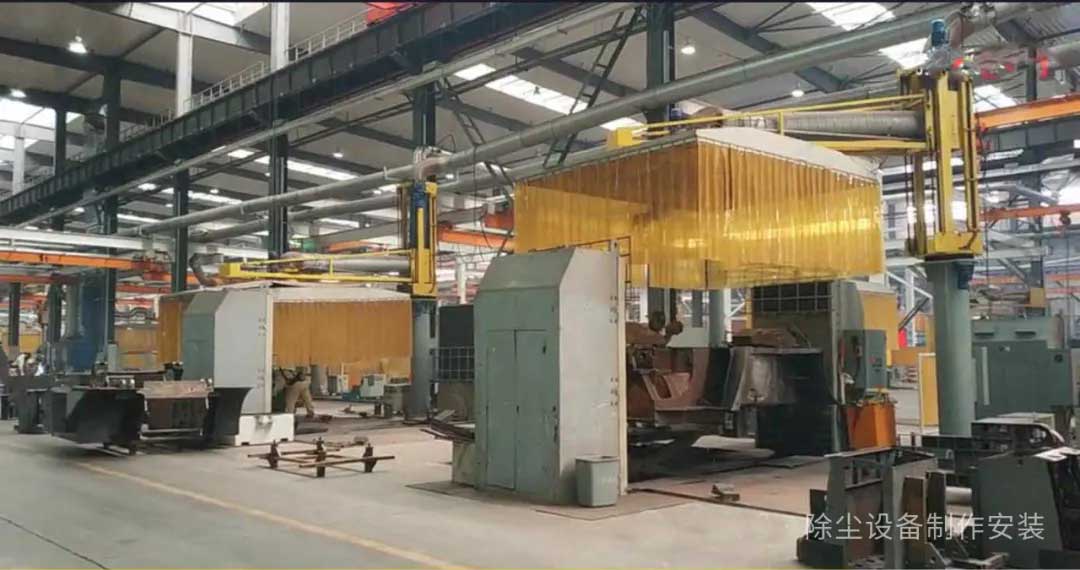

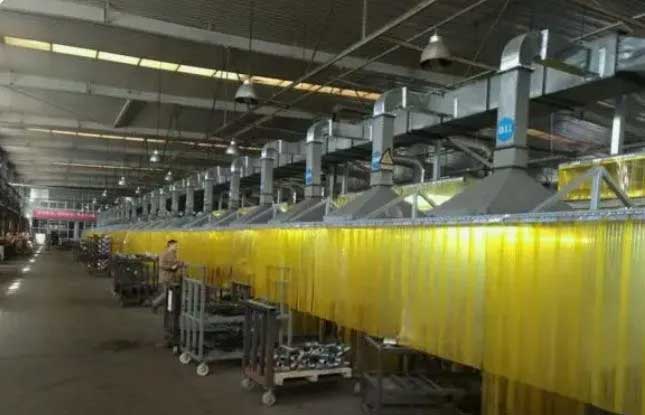

吸塵罩設計,集塵通常采用局部吸塵罩和整體式密閉罩等形式,吸塵罩必須不影響其作業及日常維護檢修,又不能影響操作視線?密閉收塵罩簡稱密縫罩,是將污染物發生源的局部或整體密閉起來的全封閉罩。它的優點是只需要較小的排風量就能有效的控制粉塵的擴散,排風罩氣流不受周圍氣流的影響。不過它影響設備的檢修,因此我們將每個吸塵罩上部加做檢修窗,以此來方便設備的檢修。各塵點設計單一接受罩,即排風罩。應設計成接受形式,罩子的形式與料口寬度相吻合,其開口正好朝向粉塵溢出方向,接受罩與密閉罩分開,但盡量相互靠近,這時可以捕集溢出的粉塵和攜帶的氣流,罩口面積應與溢出氣流擴散斷面相適應。
塵源被密閉后,防止粉塵外逸,使罩內形成負壓,消除罩內正壓,防止物料下落產生飛濺的情況,使氣流到達罩壁上的孔口前速度大大減弱,如在破碎機進料點處應設置密閉罩,物料落入皮帶處設置排風罩,為盡量把粉狀物料(游離狀態的粉塵)吸入,罩口風速采用:
罩口風速:v=0.4~0.6m/s 罩內風速:v<3m/s
密閉小室受料點處設置密閉小室也稱大容積密閉罩,這種密閉方式適用于陣發性產塵,塵化氣流速度大的地方,采用的風速同密閉罩。
吸塵罩的風量=罩口風速x吸塵罩面積x3600
