噴淋塔的設計以及應用
發布時間：2023-11-02瀏覽次數：1741

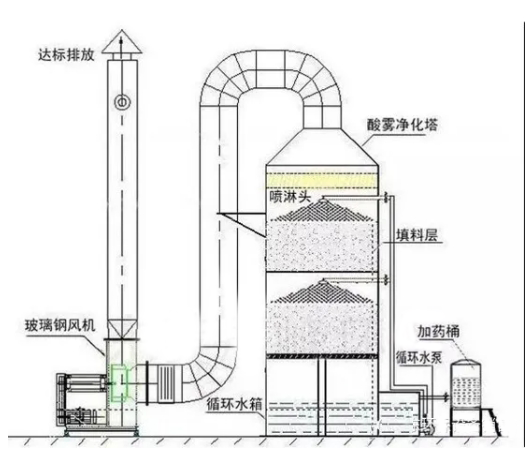

前言
噴淋塔在環保行業應用非常廣泛，包含無機酸的堿洗以及堿性物質的酸洗，溶于水溶液有機物的洗滌等等，在環保行業起著不可估量的作用；因此塔器的設計就顯得尤為重要，在設計過程中包含塔器的高度，直徑，塔器材料選型、填料的選型、以及風機的選型，；循環系統排污系統等等都是需要明確的；
01 設備的重要參數
1.設備空塔流速
設備空塔流速：1.2~1.5m/s；
2.水溶液的流量：
氣液比：2~3L/m3；
3.塔器設計高度尺寸參考：
填料高度：600mm，水噴淋高度尺寸：600~800mm，累加起來出口高度為200mm
塔器高度：空塔流速*滯留時間
4.水泵揚程：
經驗值：水泵揚程單級噴淋：15~20m
計算方式如下：水泵的沿程阻力損失(查表)+彎頭局部阻力損失(查表)+噴頭壓力(自定)=水泵的揚程；
5.噴頭數量：
噴頭一般選用螺旋噴頭覆蓋角度120°
6.酸洗塔酸溶液的PH值維持在：
酸洗溶液PH在：5~6左右，
隨著酸洗的過程，PH值增加，酸溶液中的鹽成分增加，會降低酸洗的效果，如何判定酸鹽溶液的是否要進行更換排污，檢測鹽溶液的電導率和密度來控制溶液的排污；
7.堿洗塔堿溶液的PH值維持在：
酸洗溶液PH在：8~9左右，
隨著堿洗的過程，PH值降低，酸溶液中的鹽成分增加，會降低堿洗的效果，如何判定堿鹽溶液的是否要進行更換排污，檢測鹽溶液的電導率和密度來控制溶液的排污；

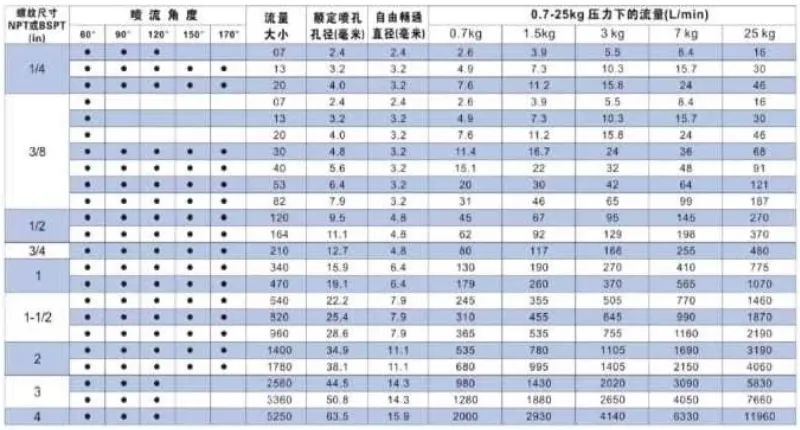

8.噴嘴個數
N=所需噴淋量/單個噴淋量/穩定系數
穩定系數：防止噴頭堵塞取0.8~0.9
一般根據管徑截面積大小來布置噴嘴數量,單個噴嘴的截面積乘以噴嘴個數小于水管截面積的2/3即可。
9.水泵的選型
知道水泵的流量以及揚程的大小，我們就可以選出泵的規格大小，對于泵體以及葉輪的材質，我們要根據溶液的化學性質進行選型，在日常運行過程中是否是24小時連續運轉，在24小時運轉的狀態下要進行一備一用設計，防止在運行過程中故障停機維修。
10.風機的選型
風機在知道設計流量后，主要要考慮風機全壓的大小，風機全壓大小等于沿程阻力損失(管道管壁阻力+噴淋塔管道阻力)+局部阻力損失（管道拐彎處的風阻+噴淋阻力+填料阻力）在算出基礎上乘以1.2~1.4
02 10000m3/h堿洗塔設計過程
1.塔器直徑：D=Q/3600/V
V:空塔流速按照1.5m/s
D=1600mm
2.水溶液流量：
Q水=N*Q空/1000
N：氣液比2~3L/m3,選3L/m3
Q空：廢氣流量10000m3/h
Q水循環量=30m3/h
3.水泵的揚程：
根據單層水噴淋單級填料水泵揚程選：20m
4.塔徑高度：
H=Q空*滯留時間/3600/過流面積
Q空：廢氣流量10000m3/h
滯留時間：2s
過流面積：2㎡；
H=2800mm
